煤礦地下作業地形復雜，環境惡劣，危險區域事故易發生。隨著科技設備的發展，實現了遠程控制，但現場環境復雜，危險區域不允許進入，肉眼能力有限，無法遠程觀察。借助煤礦工業視頻，可以監控地面上下的重要場所，引導操作人員遠程控制操作。
煤礦是一個特殊的地方。視頻監控系統不僅要滿足基本要求，還要滿足防爆、潮濕、粉塵大、光線不足等特殊要求。隨著IP網絡的普及，遠程視頻監控很容易實現，使煤礦安全管理走向科學、標準化、數字化、自動化管理的軌道。因此煤礦安裝監控是十分有必要的。
1.1基本要求。
煤礦視頻監控系統的基本要求與學校、工廠、建筑等其他基本要求相似，需要最基本的功能，如：現場圖像監控功能：地面監控中心可隨時監控現場作業（包括井、地下）圖像，圖像實時、清晰、流暢。
攝像機控制功能：控制云臺攝像機和球形攝像機的旋轉和鏡頭的伸縮。
圖像顯示事件硬盤記錄查詢功能：可通過控制主機計算機查詢過去時間發生的事件圖像，方便事件分析。
1.2特殊要求(因煤礦生產經營環境的特殊性)
與其他監控系統相比，煤礦視頻監控系統由于煤礦作業環境的特殊性，具有以下特殊要求。
1.2.1井下電氣設備防爆特點。
煤礦地下視頻系統最重要的要求是防爆技術，產品必須滿足這一特殊要求才能用于這一特殊的監控場合。
由于地下光照條件差，環境惡劣，對視頻傳輸設備的工作電流、功率等技術參數要求嚴格。
1.2.2井下采用光纖數字傳輸與無線傳輸相結合。
隨著光數字通信技術的發展，光纜具有信息容量大、無電磁干擾、頻帶寬、本質安全、重量輕、耐水火、抗拉強度高、無中繼遠距離傳輸?shù)葍?yōu)點，特別適合圖像質量、抗干擾能力、傳輸距離、性價比方面的惡劣煤礦。
因此，為了使整個系統的應用更加完善和實用，煤礦視頻系統的傳輸方式通常采用阻燃光纖傳輸來獲取前端圖像。
煤礦地下遠程通信采用礦用阻燃光纜作為信道進行信息傳輸，但當部分監控點位置距離控制中心不是特別遠時，也可以采用視頻線傳輸。
對于移動工作面，在掘進頭安裝防爆攝像頭時，由于環境因素，天花板工人很容易斷開視頻傳輸線。建議使用短距離無線防爆攝像頭，然后通過接收箱、轉換器和主光纖將數據信號傳輸?shù)降孛妗?/p>
1.2.3前端采集部分的攝像機具有夜視功能。
煤礦的大部分生產作業都是在地下完成的，光照環境很好，環境很差，有時晚上工作，所以前端視頻采集部分使用的相機必須具有紅外夜視功能。有幾種常用的方法是可行的。
分析數字礦山視頻監控的安裝要求和發展趨勢。
(1)可選擇具有夜視功能的相機，如彩色轉黑白；(2)可選擇帶紅外燈的相機護罩照明。
(3)可在相機旁單獨添加紅外燈。根據實際現場情況選擇哪一種合適。
1.2.4前端采集部分就近取電的方式。
對于前端采集部分的攝像頭，光端發射機需要電源。如果采用地面集中供電方式，必須考慮選擇合適的電壓等級和電壓損失，同時考慮較大的工程成本或施工成本。由于煤礦地下巷道距離長，單獨拉電纜成本高，常見地下前端視頻采集部分采用就近取電方式，設備采用66OV或127V電壓等級，只需增加轉換電源裝置即可。
2系統的組成。
基本組成部分如下：
2.1前端設備。
監測區域分為井下監測和井上礦區監測，重點區域重點監測，根據需要選擇。
根據需要，地下視頻監控對象主要包括設備運行狀態、安全設施閉合狀態、人員運行狀態、煤礦出入口、地下通道、避災巷道、中央變電站、運輸巷煤流、煤倉煤位、煤礦工作面、掘進工作面、井監控對象常包括絞車、電梯、主、副井口、儲煤場、磅房、主機房、工業廣場安全等。
布點大概如下。
抽風機房、升降機房：監控距離一般在4米至10米之間，可選用半球形攝像機進行固定監控。
配電室、機修室、浴室、氣體監控室、燈房、自動操作室、風機房：監控距離4米至12米，可選擇半球相機或固定槍相機進行監控。
炸藥庫：監控距離約10米，可選用半球攝像機或固定槍式攝像機。
主井和副井：這是地下監測的關鍵區域?？筛鶕?jù)現場環境設計多少點。監測距離一般為5米至15米?？蛇x擇礦用固定防爆監控攝像頭+6至9mm鏡頭進行監控。
地下巷、候車室等：重點監測區域人員流動，監測距離一般為5米至15米，可選擇礦用固定防爆監測攝像頭+6至9mm鏡頭進行監測。

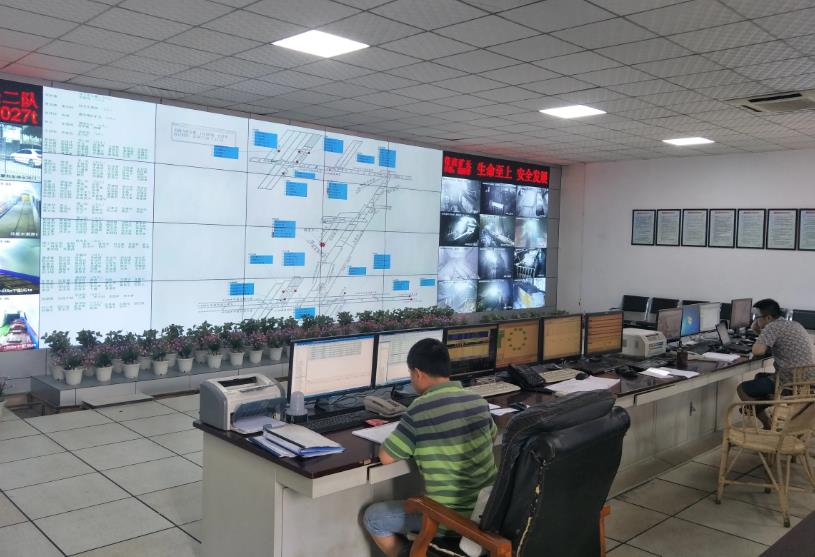

2.2控制中心設備。
控制中心是煤礦視頻監控系統的核心和心臟部分。主要任務是信號接收和圖像顯示、用戶登錄管理、信號協調控制、圖像實時監控、優先分配、視頻存儲、檢索、回放、備份、恢復等。
視頻監控系統的大部分重要設備都放在這個控制中心，包括監控系統軟件、監控圖像顯示和記錄設備。監控中心的設計應與現場環境相結合。系統主要配備顯示器、硬盤錄像機和控制鍵盤。
2.3遠程傳輸。
目前，煤炭公司（集團）通常需要管理大量的礦山。公司要想統一管理各煤礦現場情況，方便事故信息處理，可以建立區域網視頻監控系統。
隨著DVS的發展，可以構建一套數字化、網絡化的視頻監控系統。如果公司與各煤礦聯網，公司就能真正實現分散監控、集中管理。
3視頻監控發展未來趨勢。
3.1信息化和自動化。
通過共享預警信息和視頻信息資源，自動化處理，有效利用各種信息資源，服務煤礦安全運行。信息和。
自動化是我國煤礦視頻監控應用的最新定位目標。
例如，煤礦各種預警系統與視頻監控系統相結合，智能反饋信息報告到信息中心，信息中心分析數據，自動跟蹤故障切換監控圖片，根據具體情況，啟動應急預案，積極應對危險事故，有效降低事故的危害程度。
3.2智能化和網絡化。
除了滿足遠程監控和24小時實時成像的需要外，還應整合無盲區視頻監控系統，以滿足煤礦的生產需要。為了真正確保煤礦的安全生產，晝夜監控設備與智能分析軟件的結合是必然趨勢。
一些專業廠家提出了先進的煤礦使用地下無盲點視頻監控系統，不僅集成了IVS智能視頻分析技術、防爆視頻技術，還對煤礦安全生產自然災害、突發事件進行實時監控分析，確定各種安全風險，為監控中心調整運行模式，發布救援、維護指令提供依據。
4結語
地下、井上主要生產環節、重要設備和重要區域的實時圖像傳輸給操作人員或煤礦調度指揮控制中心和礦山領導辦公室。
煤礦環境下安裝監控設備非常重要，安裝監控設備能夠使操作人員或地面調度指揮員和煤礦領導能夠直觀、快速地了解生產線，掌握重要設備等重要區域的實時工況，提高煤礦科學調度指揮管理的現代化水平。
